1、生產線主要技術參數（具體問題可咨詢銷售經理：袁經理 155-6236-5233）

2、生產工藝流程：

　　無動力輥道托架（自備）→盤管主機→出料托架（包括立托架和水平輥道托架）

3、生產線設備設置:（具體問題可咨詢銷售經理：袁經理 155-6236-5233）

4、設備配置及相關參數說明

　　1.無動力輥道（客戶自備）

         用于管材冷彎前的托料、焊接用托架。采用型鋼焊接而成，結構穩固牢靠，保證使用穩定性�？蛻艨砂船F(xiàn)場空間參考圖紙制作。

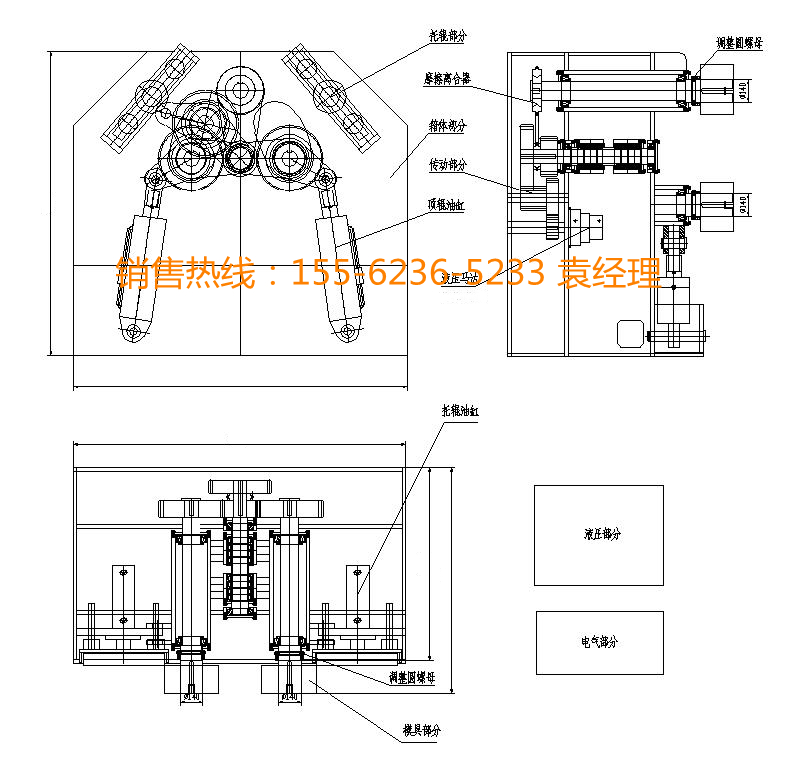

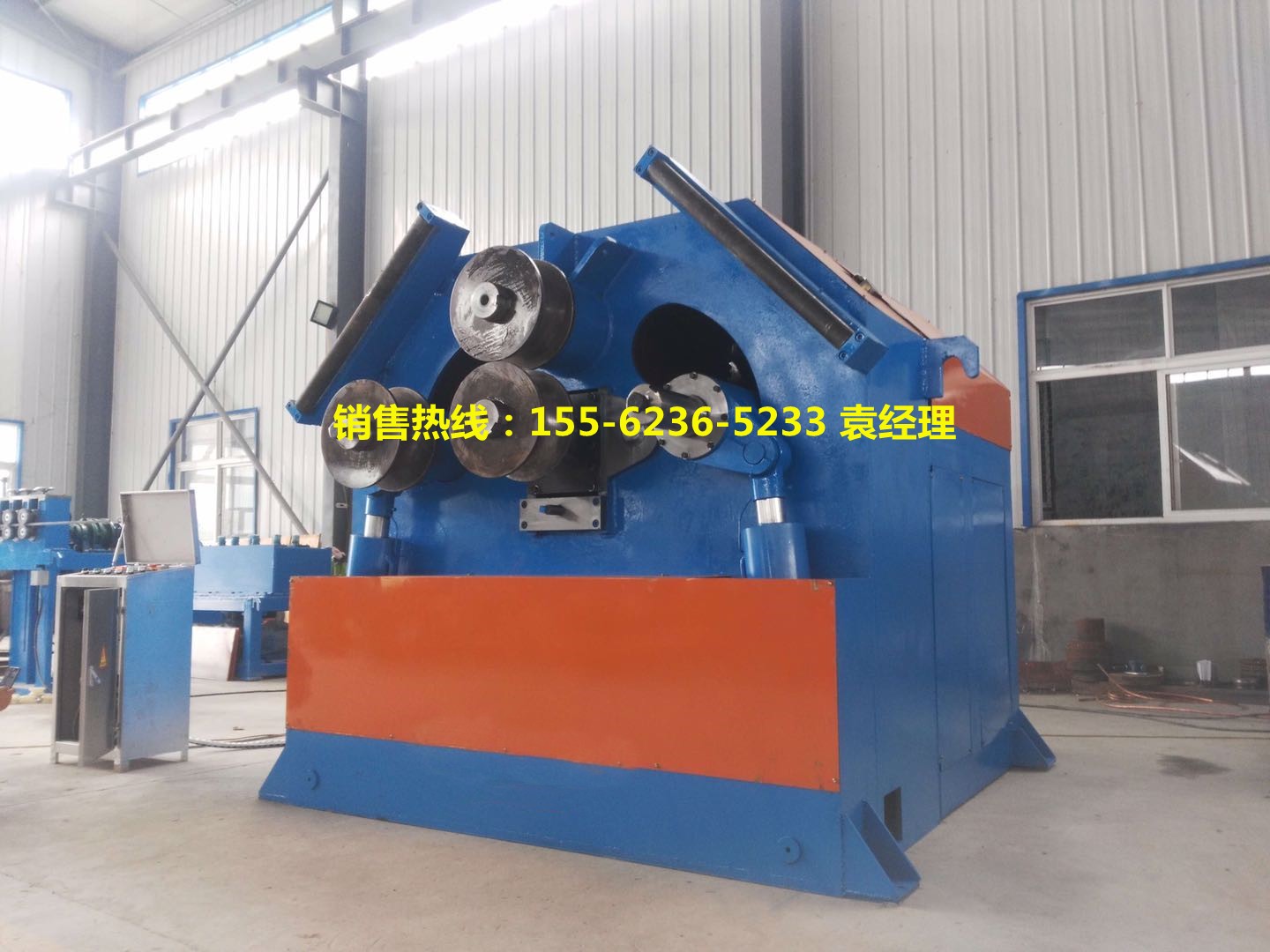

　　2.盤管機主機

　　功能：將管材滾彎至所需直徑并按所需導程順利出料，生產出符合尺寸要求的螺旋盤管。

　　結構：床身采用Q235鋼板焊接結構，除應力退火處理，數控鏜床加工，以保證精度。主機采用四輥結構，中間一對輥采用齒輪傳動模式。雙側進料，可制作正反旋向盤管。

　　主機傳動模式：變頻電機—減速機—聯軸器—盤管機主軸。

　　半徑控制模式：伺服電機—滾珠絲杠電缸—移動輥輪。

　　參數表：

      3.立托料架

　　功能及結構說明：用于盤管直徑和導程的校正，可根據螺距要求調節立輥位置，本設備立輥調節最大距離500mm，并帶有螺距修正裝置，保證管料在線螺旋盤制過程中運行的穩定性。由型鋼焊接機架、水平托輥、豎直托輥、液壓升降、螺距修正裝置組成。

      4.水平輥道托架

　　功能及結構說明：用于管料在盤制過程中出料端螺旋盤管的支撐，機架由型鋼、托板焊接而成。用φ159*8鋼管作為支撐輥，根據盤管直徑大小調節升降高度，并由3.0kw變頻電機調速驅動同步旋轉，以消除盤管出料時摩擦阻力，保證盤管直徑精度。

　　參數表

5、伺服系統

　　為盤管機移動輪提供動力，輸入所需彎曲半徑，系統自動按材料實際性能（包括回彈量）計算移動滾輪位置，從而彎曲準確半徑。

（具體問題可咨詢銷售經理：袁經理 155-6236-5233）
互利重工竭誠歡迎您的咨詢，我們將為您提供更為周到的服務！
